学习一下真空法兰连接

2,932 次 admin 新闻资讯

1、CF法兰

CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接,是一种金属静密封,可以承受高温烘烤。

公称直径尺寸包括:DN16, 40, 63, 100, 160, 200,250

法兰密封材料通常为Viton、PTFE、无氧铜等

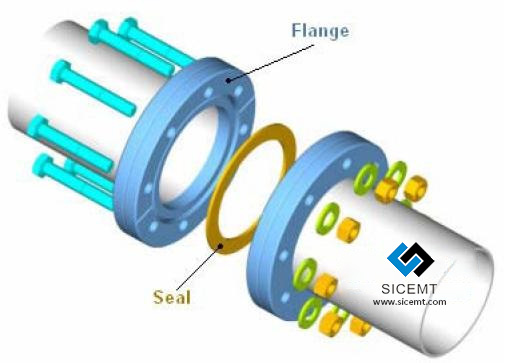

法兰通常为304、316不锈钢等,具体见下图所示:

CF法兰适用真空标准:

GB/T 6070-2007 真空技术 法兰尺寸

GB/T 6071-2003 超高真空法兰

2、ISO-KF

ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成:两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具,只要简单地用手拧动碟形螺母就可以松开或压紧联接。

ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括:DN 10, 16, 25, 40, 50。

制造标准包括:DIN 28403,ISO 2861

适用的真空度最高达10-8 mbar。

法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等

法兰通常为304、316不锈钢等

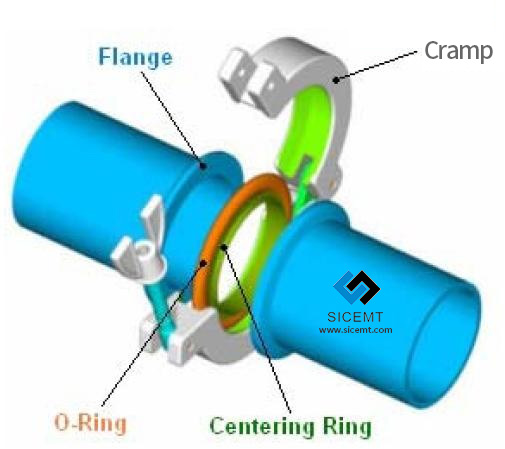

ISO-KF 真空接头通常由法兰(flang)、快夹(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。

ISO-KF适用真空标准:

GB/T 4982-2003 真空技术 快卸连接器 尺寸 第1部分:夹紧型

GB/T 4983-2003 真空技术 快卸连接器 尺寸 第2部分:拧紧型

3、ISO法兰

ISO法兰和配管可用于从大气压到高真空,经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈,可以承受150℃烘烤。

ISO法兰常用的两种形式是ISO-K和ISO-F

ISO-K和ISO-F真空接头是大尺寸的真空接头,公称直径尺寸包括:DN 63, 100, 160, 200, 250, 320, 400, 500 和630

制造标准包括:DIN 28404 ,ISO 1609

可应用在要求真空度高达10-8 mbar的场合。

法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等

法兰通常为304、316不锈钢等

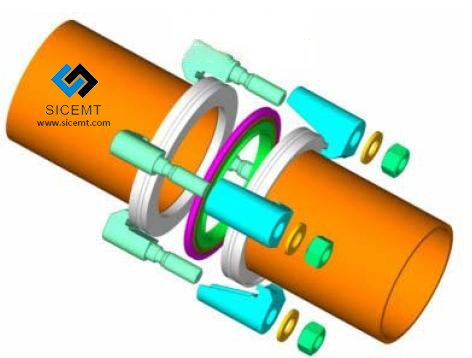

a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。

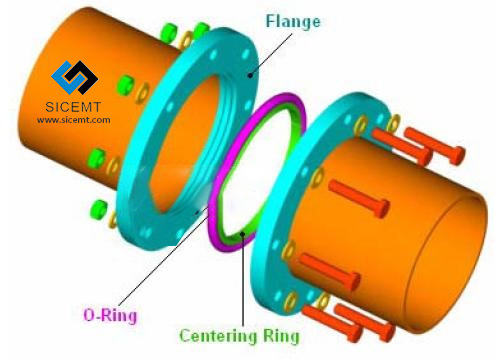

b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,与ISO-K不同的地方是法兰用螺栓坚固。见下图。

ISO法兰适用真空标准:

JB/T 1090-1991 J型真空用橡胶密封圈型式及尺寸

JB/T 109l-1991 JO型和骨架型真空用橡胶密封圈型式及尺寸

JB/T 1092-1991 O型真空用橡胶密封圈型式及尺寸
